Проведение электроизмерений с выдачей технического отчета установленного образца: полный гид для специалистов

Электроизмерения — это важный этап в обеспечении безопасности, надежности и эффективности электрических систем. Для многих специалистов, занимающихся обслуживанием и эксплуатацией электроустановок elaba24.ru, проведение электроизмерений является обязательной процедурой. Однако мало просто выполнить замеры — очень важно оформить результаты в грамотном техническом отчете, который отвечает установленным стандартам. В этой статье мы подробно разберем, как правильно проводить электроизмерения, какие методы и приборы использовать, а также как грамотно составлять технический отчет установленного образца, чтобы ваша работа была не только качественной, но и официально признанной.

Что такое электроизмерения и зачем они нужны?

Прежде чем перейти к методам и документации, давайте разберемся, что же такое электроизмерения. Это комплекс процедур по измерению электрических величин и параметров электрических устройств и систем. Такие измерения могут включать в себя определение сопротивления изоляции, сопротивления заземления, напряжения, тока, мощности и другие показатели.

Почему это важно? Во-первых, электроизмерения позволяют своевременно выявлять скрытые повреждения или ухудшение состояния оборудования, что предотвращает аварии. Во-вторых, они помогают оптимизировать работу электросетей, улучшить энергетическую эффективность и снизить затраты на обслуживание. Ну и, конечно, в ряде случаев проведение электроизмерений и оформление технических отчетов является обязательным требованием государственных норм и стандартов, например, ПУЭ и ГОСТ.

Таким образом, регулярные и качественно выполненные электроизмерения — это залог безопасности и надежности вашей электросети.

Основные виды электроизмерений

В зависимости от объекта и задач можно выделить несколько основных типов электроизмерений. Рассмотрим самые распространенные:

• Измерение сопротивления изоляции: помогает оценить состояние изоляционных материалов и предотвратить пробои.
• Измерение сопротивления заземления: необходимо для проверки исправности систем заземления и обеспечения безопасности.
• Измерение тока и напряжения: базовые замеры для оценки нагрузок и состояния электрооборудования.
• Измерение сопротивления проводников: важно для контроля качества соединений и проводников.
• Измерение параметров трансформаторов и двигателей: проверка изоляции обмоток, сопротивления, токов холостого хода и проч.

Каждый тип измерений требует правильного выбора приборов и методик, чтобы получить достоверные и качественные результаты.

Подготовка к проведению электроизмерений

Как и любая серьезная инженерная процедура, электроизмерения требуют тщательной подготовки. Это не тот случай, когда можно просто взять прибор и начать замеры – важна последовательность действий и соблюдение правил безопасности.

Выбор оборудования и инструментов

Первый шаг — подбор нужных приборов для конкретных измерений. В современной практике используют широкий спектр измерительных приборов: мегомметры, тестеры сопротивления, мультиметры, клещи токоизмерительные и специальные приборы для диагностики оборудования.

При выборе приборов обратите внимание на их:

• Диапазон измерений — должен соответствовать ожидаемым значениям.
• Точность и погрешность — для получения правильных данных.
• Соответствие нормативам и сертификатам качества.
• Удобство и безопасность эксплуатации.

Разработка плана проведения измерений

Перед тем как приступить к замерам, важно составить четкий план. В нем должны быть учтены следующие моменты:

• Объекты и узлы, подлежащие проверке.
• Порядок проведения измерений и последовательность.
• Требования техники безопасности для каждого этапа.
• Ответственные лица и необходимое оборудование.
• Ожидаемые параметры и критерии оценки результатов.

Хорошо продуманный план позволит не только ускорить процесс, но и избежать ошибок и несоответствий при составлении отчетных документов.

Обеспечение безопасности при проведении электроизмерений

Безопасность — самое важное правило при работе с электроустановками. Вот основные рекомендации:

• Перед измерениями необходимо обесточить оборудование, если этого требует методика.
• Использовать средства индивидуальной защиты — изолирующие перчатки, коврики, каски.
• Проверять исправность измерительных приборов и кабелей.
• Не проводить измерения в условиях повышенной влажности или при наличии повреждений оборудования.
• Убедиться, что рядом отсутствуют посторонние лица и несанкционированный доступ к месту работы.

Только при соблюдении всех мер безопасности можно гарантировать не только правильность замеров, но и сохранить здоровье и жизнь специалиста.

Практические методы выполнения электроизмерений

Теперь, когда подготовка завершена, стоит разобраться с конкретными методами измерений. Каждый вид электроизмерений имеет свою специфику, особенности и инструкции по выполнению.

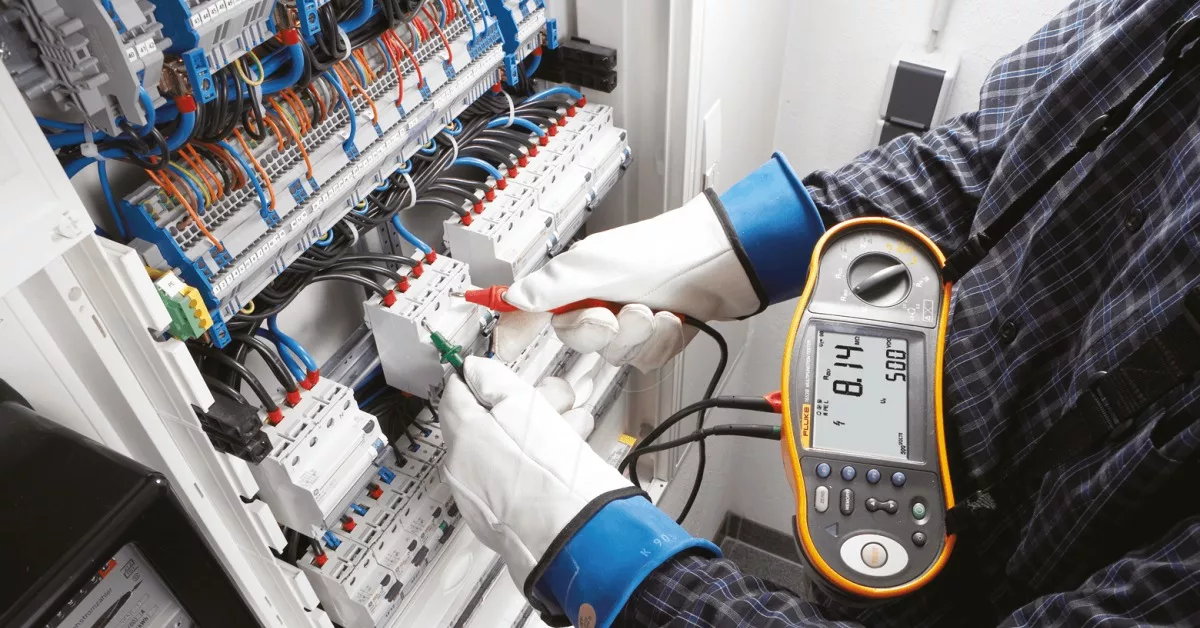

Измерение сопротивления изоляции

Одно из самых важных мероприятий по контролю технического состояния электрического оборудования — проверка состояния изоляции с помощью измерения сопротивления. Основная задача — выявить снижение изоляционных характеристик, из-за которых может произойти короткое замыкание или пробой.

Для измерений обычно используют мегомметры — приборы способные создавать высокое напряжение (500 В, 1000 В и выше) и измерять сопротивление в мегаомах.

Процедура стандартная:

• Отключаем оборудование от питания.
• Подключаем мегомметр к измеряемым контактом.
• Аккуратно запускаем прибор, соблюдая рекомендации по времени замера (например, 1 минута для стабильного результата).
• Фиксируем результат и сравниваем с нормативами.

Результаты ниже допустимых требуют принятия мер: ремонта изоляции, замены кабелей или оборудования.

Измерение сопротивления заземления

Система заземления отвечает за безопасность эксплуатации электроустановок. Регулярная проверка сопротивления заземляющего контура обеспечивает эффективное и безопасное отведение тока в землю.

Для этой процедуры используют специальные омметры с устройством для измерения сопротивления методом «пылесоса» или «восьмерки». Часто применяются методы Earth Ground Resistance Testing, подразумевающие установку дополнительных электродов в земле.

Шаги:

• Выбираем место пробного контура заземления и места установки вспомогательных электродов.
• Соединяем оборудование согласно схеме.
• Проводим измерения, фиксируя сопротивление в омах.
• Сравниваем с нормативными значениями — обычно сопротивление должно быть ниже 4 Ом для надежной защиты.

Измерения тока и напряжения

Основные параметры работы электрооборудования — ток и напряжение — проверяются с помощью мультиметров, клещей и специализированных тестеров.

При измерениях важно:

• Подключать приборы согласно инструкции, соблюдая полярность.
• Пользоваться подходящими диапазонами измерений, чтобы избежать повреждений приборов.
• Проводить замеры под нагрузкой или специализированных режимах, когда это необходимо.

Эти данные помогают оценить состояние оборудования, определить наличие отклонений и перегрузок.

Особенности измерения параметров трансформаторов и электродвигателей

Трансформаторы и электродвигатели — сложные устройства, требующие углубленной диагностики. Измерения включают в себя проверку сопротивления обмоток, измерение токов холостого хода, определение нагрузки и температуры.

Для таких замеров используют специализированные приборы — тестеры обмоток, ваттметры, термодатчики и осциллографы.

Основные параметры для измерения трансформаторов и электродвигателей

Параметр	Метод измерения	Прибор	Нормативные значения
Сопротивление обмоток	Метод постоянного тока	Милливольтметр, микроомметр	Зависит от мощности и типа
Ток холостого хода	Измерение тока при отсутствии нагрузки	Амперметр, ваттметр	До 5% номинального
Изоляционное сопротивление	Мегомметр с высоким напряжением	Мегомметр 500/1000 В	500 МОм и выше для новых

Оформление технического отчета установленного образца

Результаты электроизмерений важны сами по себе, но не менее важно правильно их документировать. Технический отчет — это официальный документ, на основании которого принимаются решения о необходимости обслуживания, ремонта или замены оборудования. Стандартизация формы отчета обеспечивает удобство его анализа и хранения.

Основные разделы технического отчета

Любой технический отчет по электроизмерениям включает в себя несколько обязательных разделов. Рассмотрим ключевые из них:

1. Введение: содержит цели и задачи измерений, описание объекта и нормативную базу.
2. Методика проведения измерений: описание используемых приборов, схем подключения, условий измерений.
3. Результаты измерений: детализированные данные по каждому замеру, таблицы, графики при необходимости.
4. Анализ и оценка результатов: сравнение с нормативами, выявленные отклонения, рекомендации.
5. Заключение: краткий итог выполненных работ и выводы.
6. Приложения: паспорта приборов, фотографии, акты, протоколы и другие дополнительные материалы.

Форма и структура отчета

В большинстве организаций и государственных структур есть утвержденные шаблоны и образцы технических отчетов. Как правило, они включают страницы с титульной информацией, общие сведения, таблицы результатов и подписи ответственных лиц.

Ниже приведена примерная структура отчета и содержание основных разделов:

Пример структуры технического отчета по электроизмерениям

Раздел	Содержание
Титульный лист	Название организации, дата, объект измерений, ответственное лицо
Содержание	Перечень разделов и страниц
Введение	Цели, задачи, нормативная база
Методика измерений	Оборудование, этапы проведения, условия
Результаты	Таблицы с показателями, графики, фотографии
Анализ результатов	Сравнение с нормами, выявленные отклонения
Заключение	Выводы и рекомендации на основе измерений
Приложения	Протоколы, сертификаты приборов, фотофиксация

Советы по оформлению отчета

Чтобы ваш отчет был не только информативным, но и выглядел профессионально, обратите внимание на следующие моменты:

• Используйте четкие и понятные формулировки, избегайте двусмысленностей.
• Таблицы и данные должны быть структурированы и подписаны.
• Включайте комментарии и пояснения к нестандартным или неожиданным результатам.
• Проверяйте отчет на отсутствие ошибок, опечаток и технических неточностей.
• Подписи и печати ответственных лиц придают документу официальный статус.

Программные средства и автоматизация процесса

Современные технологии позволяют значительно упростить процесс проведения электроизмерений и оформления отчетов. Многие приборы оснащены функцией передачи данных на компьютер, где с помощью специализированного ПО можно автоматически формировать протоколы и отчеты.

Преимущества такого подхода:

• Сокращение времени на оформление и минимизация человеческого фактора.
• Возможность сразу анализировать данные и выявлять отклонения.
• Хранение и архивация отчетов в удобном электронном формате.
• Интеграция с системами управления предприятием.

Однако автоматизация не отменяет необходимости понимания методик измерений и грамотного подхода к оценке результатов.

Частые ошибки при проведении электроизмерений и оформлении отчетов

Даже опытные специалисты иногда допускают ошибки, которые могут выбраться дорогостоящими. Вот самые распространенные проблемы:

• Неправильный выбор диапазона измерений — приводит к повреждению приборов или недостоверным результатам.
• Игнорирование техники безопасности — повышает риск травм и аварий.
• Плохая фиксация данных — отсутствие необходимых деталей в отчете или ошибка в значениях.
• Несвоевременное проведение измерений — пропуск плановых проверок снижает надежность сети.
• Использование неисправных приборов — влечет получение недостоверных данных.

Следуя рекомендациям и стандартам, вы сведете к минимуму такие риски.

Законодательные и нормативные требования к электроизмерениям

В России проведение электроизмерений регламентируется рядом нормативных документов, основными из которых являются:

• Правила устройства электроустановок (ПУЭ)
• ГОСТы на методы измерений электрооборудования
• СНиП и другие строительные нормы
• Приказы Ростехнадзора и ведомственные стандарты

Эти документы устанавливают требования к частоте измерений, методам, точности и оформлению документов. Несоблюдение требований может привести к штрафам и прекращению эксплуатации оборудования.

Пример требований к проведению измерений сопротивления изоляции

Минимальные значения сопротивления изоляции для электрических сетей

Напряжение сети (В)	Минимальное сопротивление изоляции (МОм)
до 500	0.5
500 — 1000	1.0
свыше 1000	1.5

Почему так важен технический отчет установленного образца?

Возможно, некоторые могут подумать, что можно обойтись простым фиксацией результатов в произвольном виде. Однако технический отчет установленного образца — это не просто формальность, а инструмент, позволяющий обеспечить единообразие и надежность в контроле электроустановок.

Вот несколько причин, почему стоит уделять внимание именно оформлению установленных отчетов:

• Унификация данных: разные специалисты и организации могут легко читать и анализировать отчеты.
• Юридическая сила: отчет служит доказательством проведения измерений и соблюдения требований.
• История обслуживания: аккуратные отчеты помогают отслеживать изменения и выявлять тренды в состоянии оборудования.
• Безопасность: правильная документация способствует предотвращению аварий и инцидентов.
• Ускорение согласований: проверяющие органы быстро принимают отчет, что экономит время заказчиков и специалистов.

Поэтому технический отчет — это не «бумажка», а важный элемент системы управления электрохозяйством.

Полезные рекомендации для специалистов в области электроизмерений

Чтобы выстроить эффективную работу по электроизмерениям и оформлению отчетности, следуйте нескольким простым советам:

• Обновляйте знания: регулярно проходите обучение и знакомьтесь с изменениями в нормативных документах.
• Проверяйте приборы: делайте калибровку и поверку оборудования согласно регламенту.
• Документируйте все этапы: фиксируйте не только конечные результаты, но и условия замеров.
• Соблюдайте технику безопасности: не экономьте на средствах защиты.
• Используйте современные технологии: измерительные приборы с цифровыми интерфейсами и программное обеспечение помогут повысить точность и скорость работы.

Заключение

Проведение электроизмерений — это комплексная и ответственная задача, от которой зависит безопасность и бесперебойная работа электрических систем. Качественно выполненные замеры с применением правильных методик и оборудования позволяют выявлять потенциальные проблемы на ранних стадиях и принимать необходимые меры для их устранения. Однако не менее важно правильно оформлять результаты в виде технического отчета установленного образца, который станет официальным документом и основой для дальнейших действий.

Понимание всей цепочки — от подготовки и проведения измерений до грамотного оформления отчетности — позволяет специалистам обеспечить высокий уровень надежности, эффективности и безопасности электроустановок. В этом и заключается залог успешной работы любого электрохозяйства.
